■适用范围

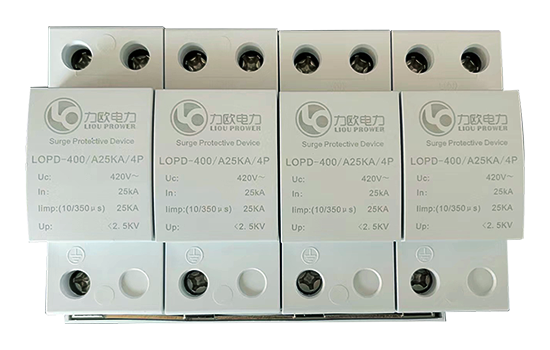

LOPD型电源浪浦保护器适用于电网电压1000V以下，频率50/60HZ的各种低压配电系统中。如邮电通信、铁路、金融系统、油田、高层建筑、民宅、写字楼等配电系统中。使这些用电单位的用电器（如电脑、仪器设备、家用电器等）免受雷击、暫态过电压等浪涌过电压带来的损害。保证设备及人身安全。

■主要结构和工作原理

在三相五线制系统中，三条相线和一条零线对地线之间均有保护器（见图一）。在正常情况下保护器处于高阻状态，当电网因雷击或其他原因造成浪涌过电压时，保护器将在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌过电压通过保护器且消失后，保护器又重新恢复到高阻状态。从而不影响电网的正常运行。

■特点

浪涌识别技术

在模块内装入识别开关，此开关可以识别浪浦，正常工作时处于常开状态，仅在出现浪涌的时候5ns内闭合。此开关可以防止漏流，延缓元件老化，提高产品寿命，保证配电系统安全。传统浪涌保护器一般无识别开关，整个配电系统的浪浦保护器总漏流大，存在配电系统综保误跳隐患，另外浪涌保护器自身老化快，产品寿命缩短。

独特的热备份功能

LOPD系列浪浦保护器的核心元件均采用国际知名品牌，通过严格的参数筛选、性能配对，以独特的拓扑结构连接，保证毎组芯片性能的一致性和稳定性，具有多更睹断保护功能，即单组模块内并联多组芯片，每组芯片都同时具有热嬪断和过流靖断功能。当单组芯片老化失效后，不影响其它组芯片的正常工作。为目前全球浪涌防护行业中级别最高的故障保护系统，真正做到安全可靠。一般浪涌保护器，受连续浪涌（如雷电电磁脉冲）侵扰时，其中的芯片单元老化或失效后，因不能及时更换，当后续浪涌到来时，设备将直接暴露在冲击电流和冲击电压下，使得设备损坏。

续流脱扣保护

LOPD系列浪涌保护器采用******的低温焊接生产工艺，内置故障断开装置，具有极高的安全可靠性。当保护器遭受到大电流冲击破坏时，能够迅速分离脱扣，断开与电源连接，避免芯片无法判断过热而引起的续流故障

通流容量大，残压低

放电电流Imax可以达到200KA,残压均达到2.0KV以内。

响应时间快

小于5ns。传统浪涌保护器一般响应时间为25nso

计數报警系统

报警器：报警器由AC220V供电。保护器正常工作时指示灯为绿色，常开触点闭合，常闭触点断开。

声光报警功能：当保护器模块失效后，报警器发出蜂鸣音，同时将正常运行时的绿灯变成红灯。检修人员如按下停止按钮，蜂鸣音将暂时停止(但红灯将继续显示)，如果24小时后仍然没有消除故障，报警器将再发出蜂鸣音。

遥信触点：电源浪涌保护器可带有遥信触点功能，遥信触点是一个常开触点，如果保护器的一个模块或者多个模块失效，触点将闭合，送出故障信息。

遥信触点额定值：AC36V、1A。

■LOPD的正常工作条件

1、海拔高度不超过2000m；

2、周围空气温度：正常范围-5-+40:扩展范围：-40〜+70；

3、空气相对湿度：室内温度条件下30%-90%;

4、与垂直面的倾斜角度不超过5。；

5、无显著摇动和冲击震动的地方；

6、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）。

备注：A、LOPD保护器与被保护设备的距离应不大于5m为宜。

B、熔断器与LOPD之间连线的导线长度应尽量短，以不大于1m为宜，大于1m时，导线的截面应该成比例增大，导线拐角处应有弧度。

C、保护器的接地端，设备的接地端与地电位宜做等电位或局部等电位联接。
